現代のテレビには、外部機器を接続するためのさまざまな種類のポートがあります。HDMIは最も重要な端子ですが、テレビによってはUSB、Ethernet、光デジタル音声出力、アンテナ入力、衛星放送入力なども搭載されています。古いモデルでは、コンポーネント、コンポジット、SCART端子が搭載されている場合もあります。
端子の数や種類はテレビのモデルによって異なります。一部の端子は主に古いテレビで使用されていますが、HDMI、USB、ネットワーク接続はほとんどの最新テレビで標準的に搭載されています。

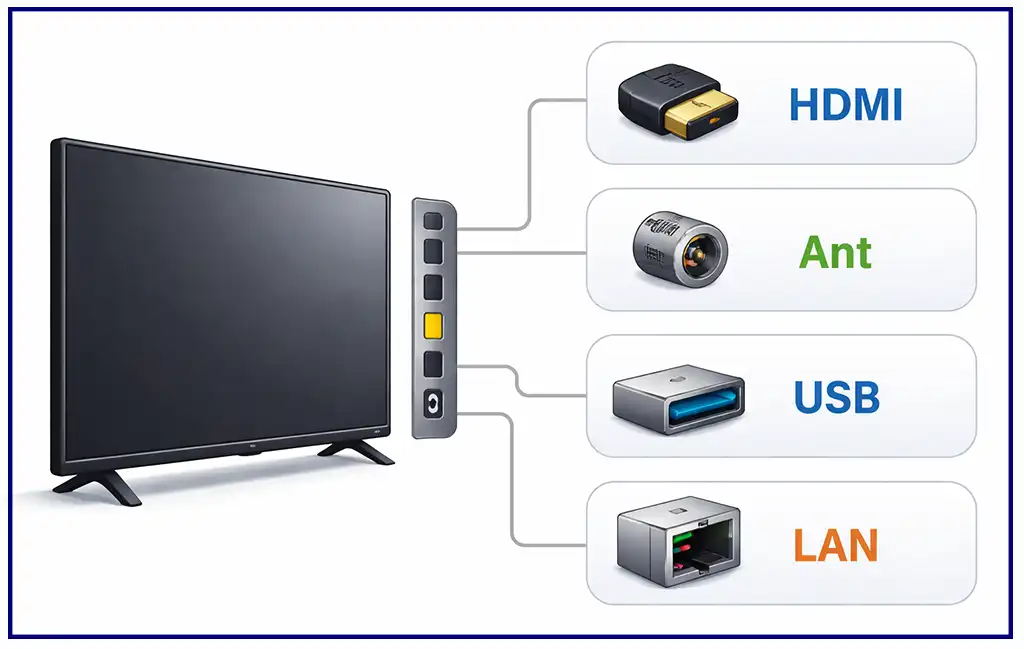

テレビのポートと端子の概要
| ポート | 主な用途 | 信号の種類 | 現代のテレビでの使用 |
|---|---|---|---|
| HDMI | 映像と音声 | デジタル | 非常に一般的 |
| USB | データ保存と周辺機器 | デジタル | 非常に一般的 |
| Ethernet (LAN) | インターネットとホームネットワーク | デジタル | 一般的 |
| 光デジタル (S/PDIF) | 外部オーディオ | デジタル | 一般的 |
| ANT IN | アンテナまたはケーブルテレビ | RF | 一般的 |
| SAT | 衛星放送 | RF | 一部のモデルに搭載 |
| Component (Y/Pb/Pr) | 古い映像機器 | アナログ | 少ない |
| Composite (AV/RCA) | 古い映像・音声機器 | アナログ | 少ない |
| SCART | 古いヨーロッパ向け機器 | アナログ | 廃止傾向 |
| IR Out | 赤外線信号による外部機器の操作 | 赤外線 | 少ない |
接続方法は機器によって異なります。ゲーム機やBlu-rayプレーヤーは通常HDMIで接続します。サウンドバーにはHDMI ARC/eARCを使用でき、安定した有線ネットワーク接続にはEthernetが適しています。
HDMI
HDMI（High-Definition Multimedia Interface）は、テレビとの間でデジタル映像と音声を伝送するための主要な端子です。ゲーム機、ストリーミングデバイス、Blu-rayプレーヤー、パソコン、AVレシーバー、サウンドバーなどの接続に使用されます。
1本のケーブルで映像と音声の両方を伝送できるため、古いアナログ接続よりも便利です。
HDMIの機能は、規格と各機器での実装によって異なります。HDMI 2.1ポートが搭載されているからといって、HDMI 2.1のすべての機能をサポートしているとは限りません。
HDMIのバージョン
| HDMIバージョン | 主な機能 |
|---|---|
| HDMI 1.3 | 帯域幅の拡大とマルチチャンネル音声のサポート |
| HDMI 1.4 | 最大30 Hzの4K映像、3D、ARC |
| HDMI 2.0 | 最大60 Hzの4K映像 |
| HDMI 2.0a | HDRを追加 |
| HDMI 2.0b | HLGを追加 |
| HDMI 2.1 | 帯域幅の拡大、対応機器で最大120 Hzの4Kなどの機能 |
最大解像度やリフレッシュレートは、HDMIのバージョンだけで決まるわけではありません。テレビ、映像出力機器、ケーブル、使用するHDMIポートのすべてが、そのモードをサポートしている必要があります。
例えば、PlayStation 5やXbox Series X|Sで4K・120 Hzを使用するには、テレビと接続環境の両方がこのモードに対応している必要があります。テレビに搭載されているすべてのHDMIポートが同じ機能を備えているとは限りません。
HDMI ARCとeARC
一部のHDMIポートはARC（Audio Return Channel）に対応しており、テレビの音声をHDMIケーブル経由で対応するサウンドバーやAVレシーバーに戻して送信できます。
eARCはARCの新しい規格で、より広い帯域幅を利用でき、より高品質な音声フォーマットに対応しています。
| 機能 | HDMI ARC | HDMI eARC |
|---|---|---|
| テレビからサウンドバーへの音声出力 | はい | はい |
| HDMIケーブルを使用 | はい | はい |
| 高帯域幅の音声 | 制限あり | はい |
| ロスレスマルチチャンネル音声 | 制限あり | はい |
| 最新のホームシアターに適している | はい | より適している |
テレビとサウンドバーの両方がeARCに対応している場合は、通常HDMI eARCの使用が推奨されます。ポートには通常、HDMI ARC/eARCと表示されています。
USB
USBポートは、ストレージ機器や一部の周辺機器を接続するために使用します。
- USBメモリから写真、音楽、動画を再生する
- テレビ番組を録画する
- キーボードやマウスを接続する
- 小型の外部機器に電源を供給する
- 対応するカメラやアクセサリーを接続する
テレビにはUSB 2.0や、より新しく高速なUSB規格が搭載されている場合があります。USB 2.0の最大速度は480 Mbpsで、USB 3.xではさらに高速な通信が可能です。
実際に利用できる機能はテレビのソフトウェアによって異なります。USBポートがあるからといって、すべてのUSB機器やファイル形式に対応しているとは限りません。
Ethernet (LAN)
Ethernetポートを使用すると、ネットワークケーブルでテレビをルーターやホームネットワークに接続できます。
テレビがWi-Fiルーターから遠い場合、無線信号が弱い場合、Wi-Fiネットワークが混雑している場合、または無線接続の利便性よりも安定性を重視する場合に便利です。
Ethernetが必ずしもWi-Fiより遅いとは限りません。通信速度はテレビのネットワークハードウェア、ルーター、インターネット接続によって異なります。テレビによってFast EthernetまたはGigabit Ethernetを搭載しています。
動画ストリーミングではどちらの接続でも十分な場合がありますが、無線環境が不安定な場合は有線接続のほうが安定します。
光デジタル音声出力 (S/PDIF)
光デジタルS/PDIF/TOSLINKは、テレビからサウンドバー、AVレシーバー、その他のオーディオ機器へデジタル音声を伝送します。
外部オーディオ機器がHDMI ARC/eARCに対応していない場合に便利です。
光デジタル接続はステレオ音声や一部の圧縮マルチチャンネル音声フォーマットに対応していますが、HDMI eARCと比べて帯域幅に制限があります。そのため、最新のホームシアターシステムすべてに適しているわけではありません。
テレビと外部オーディオ機器の両方がHDMI eARCに対応している場合、HDMIのほうが一般的に多くの機能を利用できます。
アンテナ入力 (ANT IN)
ANT INは、テレビをアンテナまたは、国や放送方式によってはケーブルテレビに接続するために使用します。
通常は同軸RF端子で、ANT IN、RF INなどの表示があります。
内蔵チューナーによって、テレビが対応する放送規格が決まります。モデルや販売地域によって、地上波、ケーブルテレビ、その他の放送を受信できます。
多くのユーザーがストリーミングサービスを利用するようになった現在でも、この入力端子は重要です。
衛星放送入力 (SAT)
一部のテレビ、特にヨーロッパなど衛星放送が広く利用されている地域向けのモデルには、独立したSAT IN端子があります。
衛星チューナーを内蔵した対応テレビでは、衛星アンテナからの信号を直接受信できます。
アンテナ入力があるだけでは、衛星放送に対応していることを意味しません。独立したSAT入力がある場合、通常は衛星放送を受信するために必要なハードウェアを搭載しています。
コンポーネント映像 (Y/Pb/Pr)
コンポーネント映像は、古いアナログ映像接続方式で、次の信号を使用します。
- Y – 輝度および同期信号
- Pb – 青の色差信号
- Pr – 赤の色差信号
端子は通常、緑、青、赤の3色で識別されています。
コンポーネント映像はコンポジット映像よりも高画質で、DVDプレーヤー、ゲーム機、その他の古い映像機器に使用されていました。
コンポーネント映像は音声を伝送しないため、左右の音声チャンネル用に別途接続が必要です。
現在ではこの接続方式はほとんど使われなくなり、主に古い機器を接続する場合に使用されます。
コンポジット映像とRCA
コンポジット映像は古いアナログ方式です。黄色のRCA端子が映像信号を伝送し、赤と白のRCA端子がそれぞれ右チャンネルと左チャンネルのステレオ音声を伝送します。
映像情報を1つの信号にまとめて伝送するため、画質はコンポーネント映像やHDMIより低くなります。
一部の古いテレビや低価格テレビには現在も搭載されています。場合によっては、テレビ独自のAV入力に接続するための専用アダプターを使用します。
SCART
SCARTはHDMIが登場する前にヨーロッパで広く使用されていた端子です。
コンポジットやRGBを含むアナログ映像・音声信号を伝送できます。
ビデオデッキ、DVDプレーヤー、デジタルテレビ用セットトップボックス、古いゲーム機などに使用されていました。
現在のSCARTは旧式で、搭載されているテレビは少なくなっています。古い機器を最新のテレビに接続する場合、変換アダプターが必要になることがあります。
RGB接続
RGBは、赤、緑、青の各色成分を個別の信号として伝送する映像方式です。
RGBにはさまざまな物理インターフェースがあるため、3つのRCA端子を使用するコンポーネント映像と同じものとは限りません。
古い電子機器では、SCARTなどの端子を介してRGB信号を伝送することがありました。
現代のテレビでは、アナログRGBの代わりにデジタルHDMIが一般的に使用されています。
IR Out
IR Outは、特定の赤外線アダプターや制御システムで使用される赤外線出力です。
テレビから赤外線信号を送信し、対応する外部機器を操作できる場合があります。
この方式は古いテレビや特殊なテレビでより一般的でした。現在のテレビではHDMI-CEC、Bluetooth、ネットワーク経由の制御が普及しているため、独立したIR Out端子は比較的珍しくなっています。
テレビではどのポートを使用すればよいですか？
| 機器 | 推奨される接続 |
|---|---|
| PlayStation 5 / Xbox Series X|S | HDMI、必要なHDMI 2.1機能に対応したポートが望ましい |
| Blu-rayプレーヤー | HDMI |
| ストリーミングアダプター／デバイス | HDMI |
| PC／ノートパソコン | HDMI |
| サウンドバー | HDMI eARCまたはARC |
| AVレシーバー | HDMI |
| USBメモリ | USB |
| 有線インターネット | Ethernet |
| Wi-Fiインターネット | 内蔵Wi-Fi |
| アンテナ | ANT IN |
| 衛星アンテナ | SAT IN（対応している場合） |
| 古いDVDプレーヤー | HDMI（搭載されている場合）、それ以外はコンポーネントまたはコンポジット |
| VCR | 古いテレビではコンポジットまたはSCART、現代のテレビでは変換アダプターが必要になる場合があります |
ほとんどの現代の機器ではHDMIが第一の選択肢です。1本のケーブルでデジタル映像と音声の両方を伝送できるためです。
