Ethernetケーブルの選び方

0
22

今日の世界では、インターネット接続は日常生活に不可欠です。 Wi-Fi 経由のインターネット接続は広く普及していますが、信頼性とデータ転送速度に優れているため、多くのユーザーは依然として Ethernet ケーブル接続を好みます。イーサネット ケーブルを選択するときは、コストと品質を考慮することが重要です。高品質のケーブルを選択すると、接続が安定し、誤動作の可能性による頻繁な交換の必要性が軽減されます。したがって、効率的で長持ちするネットワーク接続を確保するには、時間をかけて最適なイーサネット ケーブルを選択することが重要です。

イーサネットケーブルのカテゴリ

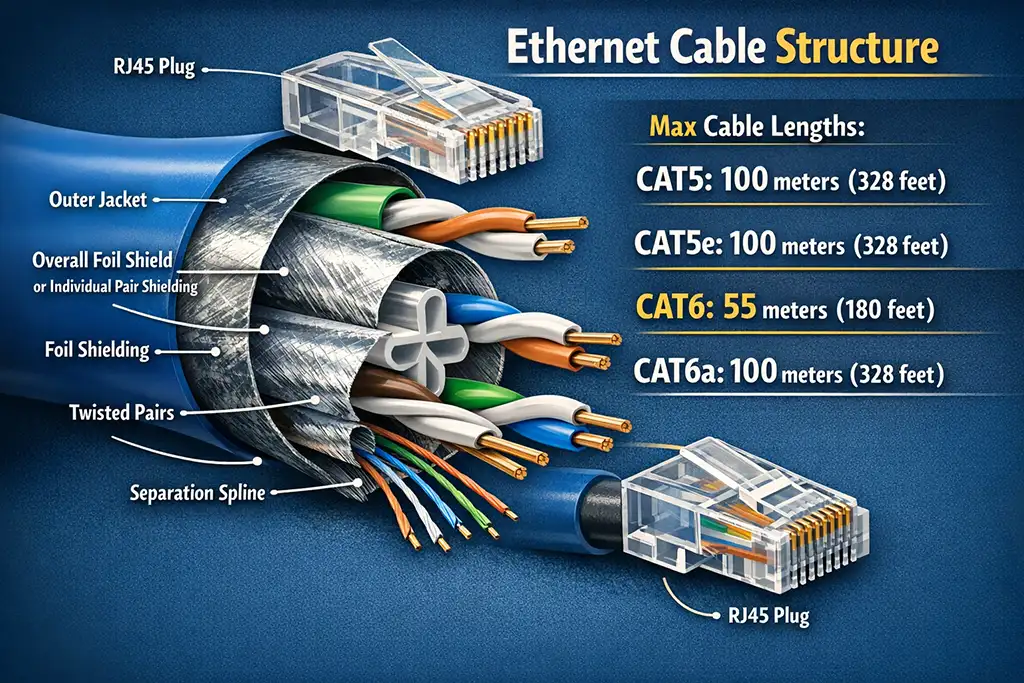

カテゴリに関係なく、イーサネット ケーブルは 8 本のワイヤと 1 つのシールドで構成される同様の構造を共有します。カテゴリ 8 ケーブルでは、ケーブル全体がシールドされ、ワイヤの各ペアも個別にシールドされます。イーサネット ケーブルの分類は、データ伝送速度と動作周波数によって決まります。すべての上位規格のケーブルには、下位規格との下位互換性があります。

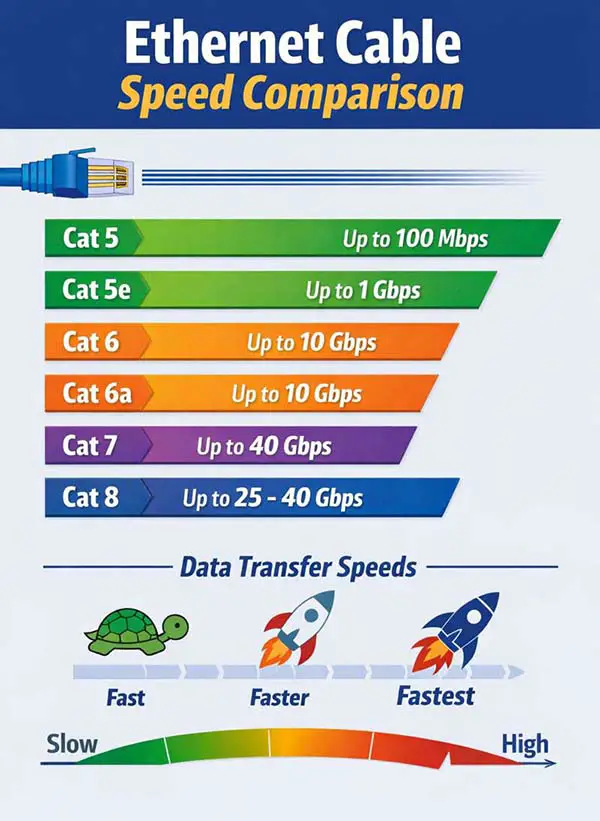

主なカテゴリは次のとおりです。

  • Cat 5 : この古い規格は、最大 100 Mbps の速度をサポートし、最大 100 MHz の周波数で動作します。
  • Cat 5e (エンハンスド カテゴリ 5): Cat 5 を進化させたこのタイプは、干渉を軽減し、最大 100 MHz の周波数で最大 1 Gbps の速度を処理できます。
  • Cat 6 : より高性能なネットワークに適したこのカテゴリは、最大 55 メートルの距離で最大 10 Gbps の速度でデータを送信でき、最大 250 MHz の周波数で動作します。
  • Cat 6a (拡張カテゴリ 6): Cat 6 の拡張機能は、100 メートルで 10 Gbps をサポートし、最大 500 MHz の周波数で動作します。
  • Cat 7 : 100 メートルで 10 Gbps の速度が可能で、最大 600 MHz の周波数で動作するこのカテゴリは、すべてのケーブル ペアにシールドが付いています。
  • Cat 7a (拡張カテゴリ 7): Cat 7 の改良バージョンで、最大 1000 MHz の動作周波数で、50 メートルで最大 40 Gbps、15 メートルで最大 100 Gbps の速度をサポートします。
  • Cat 8 : 超高速ネットワークの最新規格で、30 メートルで 25 ~ 40 Gbps の速度をサポートし、最大 2000 MHz の周波数で動作します。

最大 1 G ビットの速度をサポートするケーブルは、国内の設定で一般的に使用されています。対照的に、10 ギガビット以上の伝送が可能なケーブルは、通常、データ センターなどの産業環境でさまざまなネットワーク デバイスを接続するために使用されます。

カテゴリごとのイーサネット ケーブルの技術的な違い

Cat 5、Cat 5e、Cat 6、Cat 6a、Cat 7、Cat 7a、Cat 8 などのイーサネット ケーブル カテゴリ間の設計の違いは、主にシールド、ワイヤのツイスト、および全体的な構築品質に集中しています。これらの設計のバリエーションは、速度、帯域幅、干渉に対する耐性といったケーブルのパフォーマンスに直接影響します。

  1. シールド:
  2. Cat 5/5e : 通常はシールドなし (UTP) で、干渉やクロストークに対する必須の保護を提供します。
  3. Cat 6 : シールドなし (UTP) またはシールドあり (STP) の種類があります。シールドされた Cat 6 ケーブルは、クロストークや電磁干渉 (EMI) に対する優れた保護を提供します。
  4. Cat 6a : 多くの場合シールド (STP) されており、EMI に対する保護が強化され、Cat 6 よりも長距離でのより高いデータ伝送速度が可能になります。

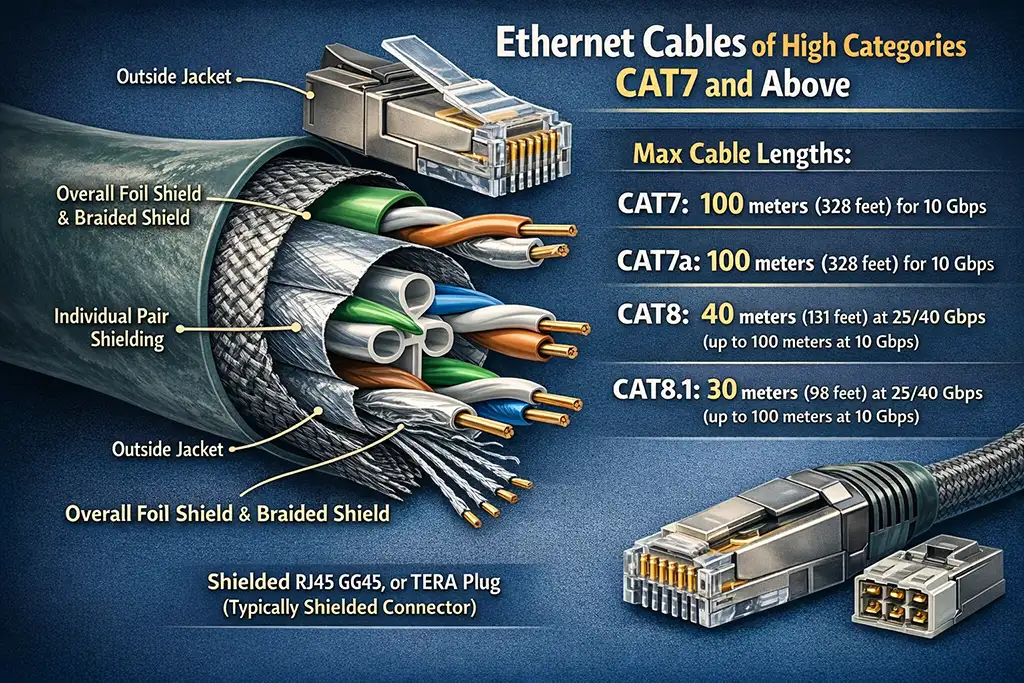

  5. Cat 7/7a : 堅牢なシールドが特徴です。ワイヤの各ペアは個別にシールドされており (ホイル シールド)、ワイヤのセット全体の周囲に追加のシールドが施されています (編組シールド)。この二重シールドにより EMI が最小限に抑えられ、長距離にわたって信号品質が維持されます。
  6. Cat 8 : シールドの点では Cat 7 に似ていますが、各ペアが個別にシールドされ、全体がシールドされます。ただし、シールドはより高い周波数と速度をサポートするためにより堅牢になっています。
  7. ワイヤのねじり: イーサネット ケーブルのワイヤをねじることは、クロストークを軽減し、信号の完全性を維持するのに役立ちます。カテゴリが上がるにつれて、このねじれの精度と堅さが一般に向上し、特にカテゴリ 6 以降でより優れたパフォーマンスが得られます。
  8. 製造品質と耐久性: Cat 7 や Cat 8 などの高カテゴリのケーブルは、多くの場合、高品質の素材で製造されています。これにより、より高いパフォーマンスをサポートし、ケーブルの耐久性と寿命の向上に貢献します。

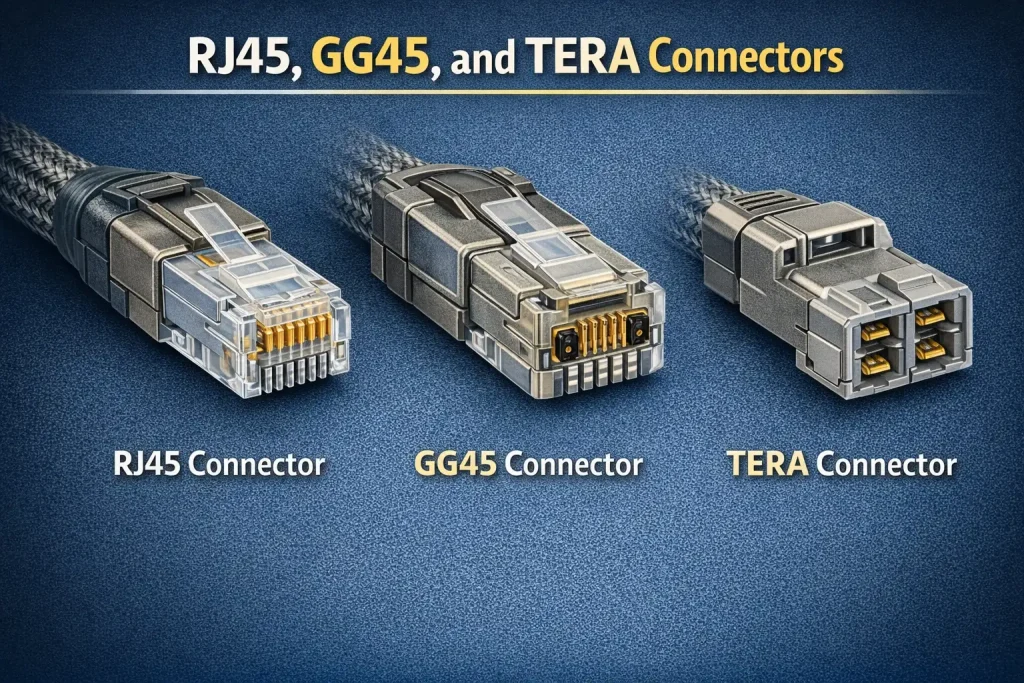

  9. コネクタの違い: ほとんどのカテゴリでは標準の RJ45 コネクタが使用されますが、Cat 7 および Cat 7a では改良された GigaGate45 (GG45) コネクタまたは TERA コネクタが使用されることが多く、より優れたパフォーマンスを提供しますが、互換性のあるハードウェアが必要です。
  10. ケーブルの太さ: 追加のシールドと高品質の素材により、高カテゴリーのケーブル (Cat 6a、Cat 7、Cat 7a、Cat 8 など) は、低カテゴリーのケーブルに比べて太くなり、柔軟性が低くなる傾向があります。
  11. クロストーク保護: クロストークに対する保護の強化は、上位カテゴリでは重要な機能です。 Cat 6 以降では、ニアエンド クロストーク (NEXT) およびエイリアン クロストーク (AXT) に対処するための内部構造が強化されています。

これらの設計の違いにより、パフォーマンスのレベル、さまざまな環境 (産業、商業、住宅など) への適合性、およびコストが異なります。カテゴリの選択は、必要なデータ速度、距離、環境内の電磁干渉のレベルなどの要素を考慮して、ネットワークの特定のニーズに合わせて行う必要があります。

どのイーサネット ケーブルを購入すればよいかを知るにはどうすればよいですか?

イーサネット ケーブルを選択するときは、実践的であり、潜在的な誤解を招くマーケティングに注意することが重要です。

  1. 高いカテゴリへの過剰な支払いを避ける: 特に価格が安い場合は、Cat 7 や Cat 8 のような最高のカテゴリを選択する必要はありません。本物の Cat 7 またはそれ以上のケーブルの価格は 50 ドルを大幅に超えています。 Cat 8 ケーブルが $5.99 という低価格で宣伝されている場合、それはより本物であるに違いありません。
  2. 家庭での使用に最適: Cat 5e または Cat 6 ケーブルは、ほとんどの家庭用インターネット設定に十分です。実際の Cat 6 ケーブルを選択するのは賢明な選択です。最大 10 Gbit/s の速度をサポートしており、事実上すべての家庭用デバイスに十分な速度です。
  3. デバイスを考慮する: 一般的な家庭用デバイスが 10 Gbit/s 接続を必要とすることはほとんどありません。最も高度な機器は、10 ギガビット イーサネット (10GE) スイッチを備えたルーターで、Cat 6 ケーブルで簡単に接続できます。

要約すると、純正の Cat 6 ケーブルは、家庭でのインターネットの使用に費用対効果が高く効率的な選択肢であり、低価格で誤って宣伝されることが多い高カテゴリのケーブルに不必要な出費をすることなく、適切な速度と信頼性を提供します。

Cat5 から Cat6 にアップグレードする価値はありますか?

Cat5 から Cat6 イーサネット ケーブルへのアップグレードを検討する場合は、ネットワーク設定の特定の要件と接続されたデバイスの機能に基づいて決定する必要があります。

たとえば、自宅のスマート TV がイーサネット ケーブル経由でインターネットに接続されているものの、最大 100M ビットの速度しかサポートしないネットワーク カードが搭載されている場合、Cat6 ケーブルにアップグレードしてもテレビのネットワーク パフォーマンスは本質的に向上しません。この場合、制限要因はケーブルの能力ではなく、テレビのネットワーク カードの容量です。 Cat5 ケーブルは最大 100 Mbps の速度を快適に処理できるため、この特定のデバイスでは最大 10 Gbps をサポートする Cat6 ケーブルは不必要なアップグレードとなります。

一方、ホーム ネットワークを改修し、1 Gb 以上の速度に対応するルーターを導入する場合は、Cat6 ケーブルへのアップグレードが当然のステップになります。 Cat6 ケーブルは、より高い帯域幅を処理し、クロストークやシステム ノイズの処理を改善するなど、パフォーマンスが向上するように特別に設計されています。これは、高速データ伝送の整合性を維持するために非常に重要です。最大 10 Gbps の速度をサポートし、データ転送速度が高いネットワークではより効率的です。

将来性を考慮することも重要です。近いうちにデバイスのアップグレードやネットワークの拡張が予定されている場合は、Cat6 ケーブルに投資するのが賢明な決断かもしれません。これにより、より高速なデバイスを追加した場合や、インターネット サービス プロバイダーがインターネット速度を高速化した場合に、ネットワーク インフラストラクチャがボトルネックになることがなくなります。
最終的に、アップグレードの決定は、現在および将来のネットワーク ニーズ、既存のデバイスの機能、ネットワーク拡張の可能性の徹底的な評価に基づいて行う必要があります。現在の要件、将来の潜在的なニーズ、費用対効果の間で適切なバランスを見つけることが重要です。
