4kに使用するHDMI端子はどれですか?
UHD(4K)ビデオを見るには、2.0規格以上のポートを使用できます。そのようなポートは、4Kストリーミングをサポートしています。しかし、デバイスとテレビを接続するために使用するケーブルは、2.0規格以上に対応している必要があることを知っておく必要があります;それは2.0または2.1規格でなければなりません。これは、ケーブルが情報を転送するために、より多くの物理的な導体を使用するからというだけではありません。
HDMI端子はテレビのスタンダードとなり、多くのテレビメーカーが端子の機能を追加で指定しています。そして、HDMI 10bitと表記したり、Gameと表記したりと、マーケティング的な仕掛けも行っている。ええ、もちろん、メーカーによってはコスト削減のために異なる規格のポートを搭載するケースもあります。例えば、テレビにはHDMI2.1のポートを1つしか搭載できないなどです。
4K用HDMI端子の種類
例えば、LGなど一部のテレビメーカーは、HDMI(4K@60Hz)DVI INと契約しています。1 HDCP 2.2、2 ARC、3 10Bit、4 MHL)を搭載しています。これは2014年から2018年までの話です。ポート付近のラベルはたくさんありますが、そのようなポートに何を接続できるかをこれからお伝えします。
HDMI端子は規格で統一すべきですが、テレビメーカーはコスト削減のため、すべてのHDMI端子で利用できるわけではなく、一部の端子でしか利用できない機能があることが非常に多いので、注意が必要です。
![](https://global.tab-tv.com/jp/wp-content/uploads/sites/7/2022/10/HDMI-4K@60Hz-HDCP-ARC-10Bit-MHL.webp)
HDMI 4k@60Hz/DVI IN
HDMI 4k@60Hz/DVI IN(ご覧の写真を撮影しました)は、このテレビが標準2.0以上のHDMIポートを搭載していることを意味します。これらのポートは4k映像(3840×2160ピクセル)と60fpsをサポートしており、これらのポートはDVI規格の信号も受け入れることができます。HDMIは下位互換性があるため、すべてのHDMI 4Kポートは、4KをサポートしていないHDMI搭載機器の接続に対応しています。HDMIで映像を出力する機器であれば、HDMI 4Kポートを備えたテレビに接続することが可能です。
HDMI端子(HDCP 2.2)テレビ
HDMI(HDCP 2.2) コピープロテクトのバージョン2.2です。
HDMI HDCPは、高精細映像機器の安全なデータ接続のために開発されたものです。HDCP 2.2は、より優れた保護のための新しいバージョンです。このポートにはどんな機器でも接続できますが、さらに、Rokuやプレーヤーなど、保護された動画を放送する機器とのセキュアな接続に対応しています。セキュア接続とは、映像を伝送する機器に情報の順番を変えるエンコーダーチップがあり、テレビがその信号を受信してデコードすることです。HDCP 2.2に対応したHDMI 2.0ポートを持つブルーレイプレーヤーで映画を再生する場合、テレビはHDCP 2.2エンコーディングに対応していなければ見ることができません。
HDMI HDCP 2.2には後方互換性がありません。それ以前のバージョンはサポートされていません。4K映像に対応した機器のメーカーには、HDCP 2.2に対応したポートHDMIを搭載することが要件の一つとなっています。
![](https://global.tab-tv.com/jp/wp-content/uploads/sites/7/2022/10/DHCP-2.2.webp)
![](https://global.tab-tv.com/jp/wp-content/uploads/sites/7/2022/10/HDCP-2.2-HDCP.webp)
HDMIテレビ端子(ARC)

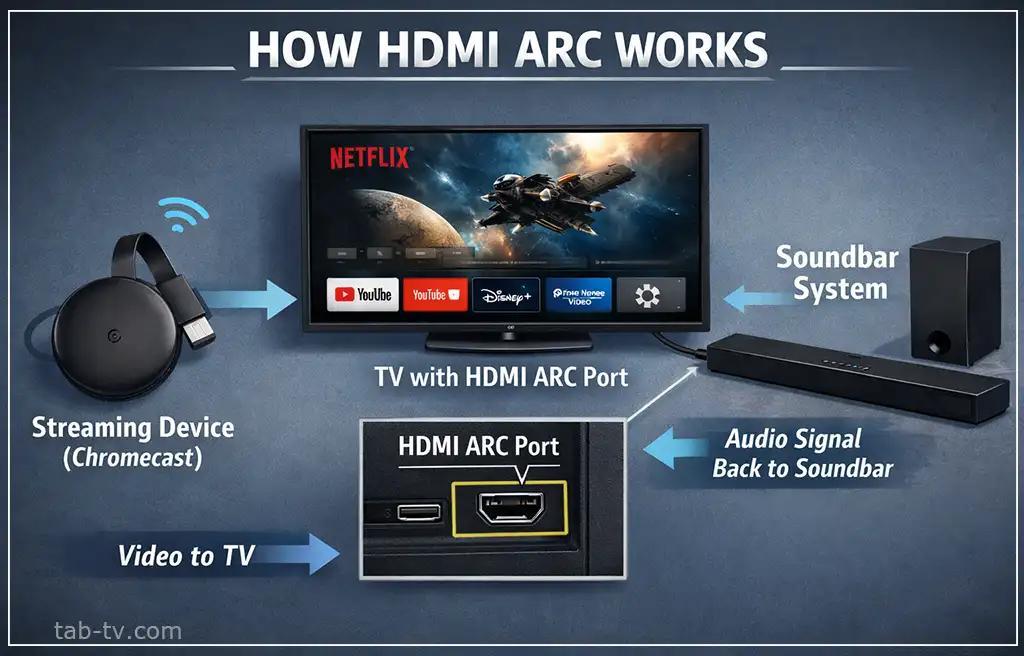

HDMI Audio Return Channel(ARC)、テレビのHDMI INから音声を出力するためのチップを追加したポートです。HDMIで外部オーディオ機器を接続するためのものです。例えば、サウンドバーを買ってきて、HDMI ARCに接続すれば、音が出るようになります。その後、HDMI ARCはHDMI 2.1で規格化されたHDMI eARCという新しいバージョンを受け取りました。オーディオリターンチャンネルを使用しない場合は、このポートに他のデバイスを接続することができます。
![](https://global.tab-tv.com/jp/wp-content/uploads/sites/7/2022/10/HDMI-ARC.webp)
HDMI 10Bit TVポート
HDMI 10Bit このラベルは、テレビが10億階調以上の10Bitの色深度を持つビデオストリームを受信できることを示します。テレビは3色(赤、青、緑)を基調としており、他の色はすべてこの3色の混合色です。このラベルは何の意味もなく、単なるマーケティングであり、このポートにどんなデバイスでも自由に接続できます。
HDMI MHL TVポート

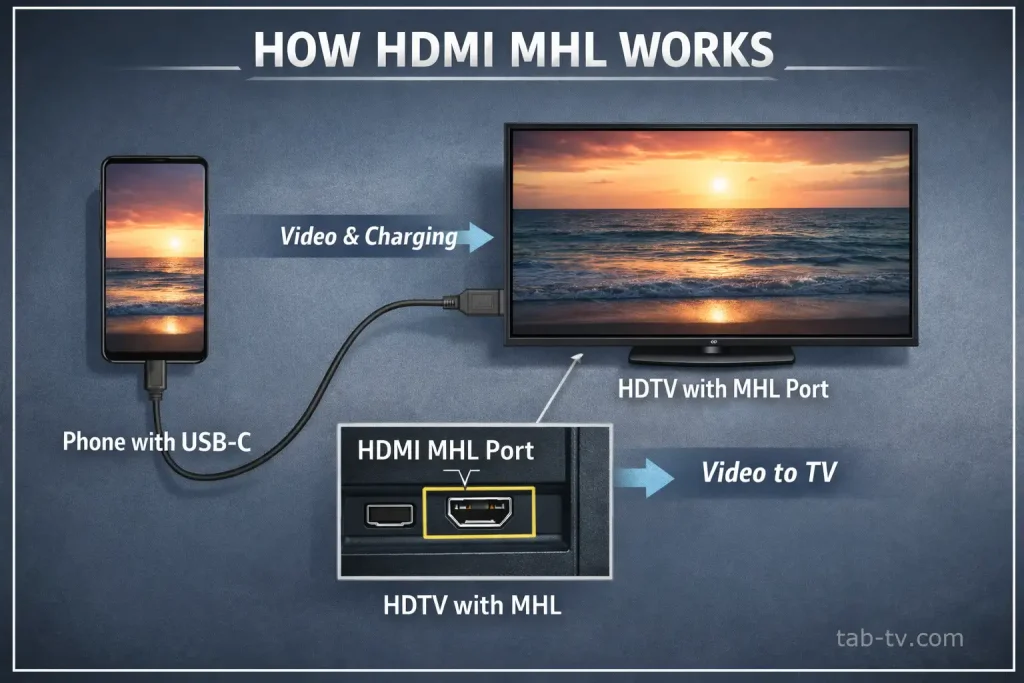

HDMI MHL(Mobile High-Definition Link) USBデータ(USB→HDMI)に対応したポートです。例えば、スマホ(USB)からテレビ(HDMI)に写真や動画、音楽などを転送することができます。テレビにはUSBをHDMIに変換する専用チップが搭載されていますが、徐々にこの規格は廃れてきており、現在ではほとんど使われていません。また、このポートに任意の機器を接続することも可能です。
ARCとMHLの表記は、これらのポートの機能を使用する場合にのみ重要です。
